الوصف
تُعدّ سلاسل التوقيت في الدراجات النارية عنصرًا أساسيًا في تصميم المحركات الحديثة، وهي مصممة لضمان محاذاة دقيقة بين عمود المرفق وعمود الكامات في نظام الاحتراق. تضمن هذه السلاسل تشغيلًا دقيقًا للصمامات، وهو أمر ضروري لتحقيق كفاءة احتراق فائقة، وعزم دوران عالٍ، والامتثال لأنظمة الانبعاثات للدراجات النارية عالية السرعة.
تتوفر هذه السلاسل في نماذج متنوعة، تشمل 25H و219H و270H، وهي مناسبة لمحركات تتراوح من الدراجات البخارية الصغيرة إلى الدراجات النارية الرياضية عالية الأداء، بقوة شد تتراوح من 4.8 كيلو نيوتن للنماذج الخفيفة إلى 18.4 كيلو نيوتن للنماذج الأكثر متانة. باختصار، توفر منتجات Ever-Power موثوقية عالية وفعالية من حيث التكلفة من خلال تقليل وقت التوقف عن العمل واستبدال قطع الغيار، مما يجعلها مثالية لمتخصصي صناعة الدراجات النارية.
المواصفات التفصيلية لسلسلة توقيت ناقل الحركة للدراجات النارية
لتمكينك من اختيار طراز سلسلة التوقيت المناسب لمحرك دراجتك النارية بدقة، يلخص الجدول التالي المعايير الفنية الأساسية، بما في ذلك درجة التلامس والأبعاد وقوة الشد. تتوافق هذه المعايير مع معايير الصناعة لدعم تقييمات التوافق وتقييمات الأداء، مما يساعدك على اختيار السلسلة المناسبة للحمل والسرعة والظروف البيئية المحددة لتحقيق أقصى قدر من الموثوقية.
| رقم السلسلة | يقذف | درجة الصوت المستعرضة | المسافة بين الصفائح الداخلية | قطر البكرة | قطر الدبوس | طول الدبوس | اللوحة الداخلية | أقصى قوة شد | متوسط قوة الشد | وزن |
| ص | نقطة الاثنين | ب1 دقيقة | الحد الأقصى لـ d1 | الحد الأقصى لـ d2 | أقصى لتر | أقصى ارتفاع لـ h2 | Q min | س0 | q | |
| مم | مم | مم | مم | مم | مم | مم | KN | KN | كجم/م | |
| *25 | 6.350 | 3.10 | 3.30 | 2.31 | 7.80 | 5.90 | 3.50 | 4.20 | 0.14 | |
| *25 ساعة | 6.350 | 3.10 | 3.30 | 2.31 | 9.00 | 5.90 | 4.80 | 5.20 | 0.18 | |
| *25SH | 6.350 | 3.10 | 3.30 | 2.01 | 9.00 | 5.90 | 5.20 | 5.50 | 0.17 | |
| 5.00E-01 | 8.000 | 4.60 | 5.65 | 3.05 | 12.35 | 7.60 | 7.80 | 8.20 | 0.38 | |
| O5H-1 | 8.000 | 4.60 | 5.65 | 3.05 | 11.40 | 7.60 | 7.80 | 8.20 | 0.38 | |
| *219HT | 7.774 | 4.90 | 4.59 | 3.00 | 11.50 | 7.50 | 7.80 | 9.50 | 0.32 | |
| *BF05T | 8.000 | 4.80 | 4.77 | 3.28 | 11.60 | 7.60 | 7.00 | 9.20 | 0.35 | |
| 06BH | 9.525 | 3.84 | 6.35 | 3.28 | 10.60 | 8.20 | 9.00 | 9.50 | 0.35 | |
| 06BT-l | 9.525 | 5.72 | 6.35 | 3.28 | 12.50 | 8.20 | 9.00 | 9.50 | 0.39 | |
| 06BT-2 | 9.525 | 10.24 | 5.72 | 6.35 | 3.28 | 22.90 | 8.20 | 16.90 | 17.90 | 0.80 |
| *C35*2 | 9.525 | 10.13 | 5.72 | 5.08 | 3.58 | 22.20 | 8.70 | 15.80 | 19.00 | 1.21 |
| *35-1 | 9.525 | 5.72 | 5.08 | 3.58 | 12.15 | 8.95 | 7.90 | 9.80 | 0.33 | |
| *35-2 | 9.525 | 10.13 | 5.72 | 5.08 | 3.58 | 22.20 | 8.95 | 15.80 | 19.00 | 0.63 |
| 06B-1 | 9.525 | 5.72 | 6.35 | 3.28 | 13.20 | 8.20 | 8.90 | 10.00 | 0.41 | |
| 06B-2 | 9.525 | 10.24 | 5.72 | 6.35 | 3.28 | 23.50 | 8.20 | 16.90 | 17.90 | 0.77 |
| 06BH | 9.525 | 5.72 | 6.35 | 3.28 | 13.90 | 8.20 | 9.00 | 10.00 | 0.45 |
ملحوظة:* تعكس البيانات الواردة في هذا الجدول الحد الأدنى لعتبات الأداء، حيث تُظهر التطبيقات العملية في كثير من الأحيان متانة محسّنة بفضل عمليات التصنيع المتقدمة. على سبيل المثال، تسمح قوة الشد العالية في نماذج مثل 428 بتحمل أحمال أثقل، بينما تُسهّل الأوزان الأخف في 25H عملية الدمج. إذا كنت بحاجة إلى مزيد من التفاصيل حول التعديلات المخصصة أو التحقق من التوافق، فإن فريقنا الهندسي على أتم الاستعداد لتقديم توصيات مُخصصة.

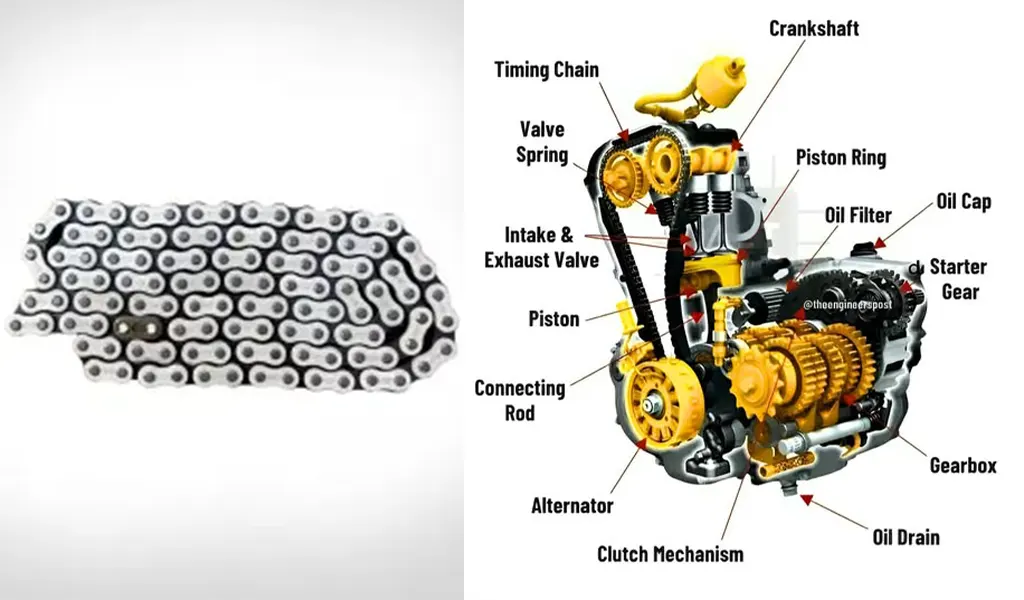

مبدأ عمل سلسلة التوقيت في أنظمة المحركات

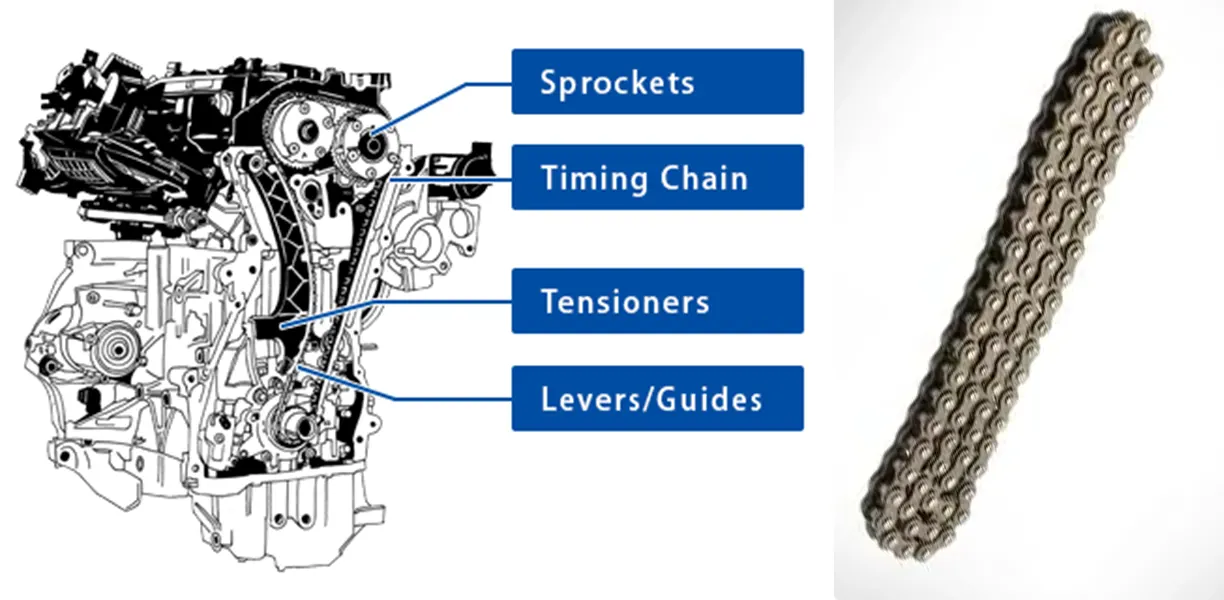

يعتمد مبدأ عمل سلسلة التوقيت في الدراجات النارية على دورها المحوري في نظام نقل الحركة بالسلسلة، حيث تعمل على مزامنة دوران عمود المرفق مع عمود الكامات للتحكم بدقة في فتح وإغلاق الصمامات. تعمل هذه السلسلة بنظام حلقي، حيث تُنقل طاقة دوران عمود المرفق عبر وصلات وبكرات متشابكة إلى عمود الكامات، مما يضمن عمل الصمامات بتناغم مع حركة المكابس لتحقيق دورات احتراق مثالية. وعلى عكس الأحزمة المرنة، يوفر الهيكل الصلب لهذه السلاسل البكرية شدًا ثابتًا وانزلاقًا ضئيلًا، مما يجعلها مثالية للتطبيقات عالية السرعة حيث تؤثر دقة التوقيت بشكل مباشر على القدرة الناتجة وكفاءة استهلاك الوقود.
في جوهرها، تتعشق السلسلة مع تروس مثبتة على كل من عمود المرفق وعمود الكامات. أثناء تشغيل المحرك، تلتف سلسلة القيادة حول هذه التروس، حيث تسمح المسامير والبطانات بحركة مرنة مع الحفاظ على المحاذاة. تقلل البكرات الاحتكاك أثناء التعشيق، مما يتيح نقلًا سلسًا للطاقة وتدفقًا سلسًا للسلسلة، حتى عند سرعات دوران تتجاوز 10000 دورة في الدقيقة. يُخفف هذا التصميم من مشاكل مثل تمدد السلسلة من خلال الشد المسبق، مما يحافظ على توقيت الصمامات لآلاف الأميال. عمليًا، بالنسبة لمحرك رباعي الأشواط، تضمن السلسلة دوران عمود الكامات بنصف سرعة عمود المرفق، مما ينسق مراحل السحب والعادم دون أخطاء تداخل قد تتسبب في فقدان الطاقة أو تلف المحرك.
يُقدّر المهندسون هذا المبدأ لمتانته في مختلف الظروف؛ فعلى سبيل المثال، في الطرق الوعرة، تمنع مقاومة السلسلة للصدمات فقدان التزامن، بينما في الطرق المعبدة، تدعم التسارع السلس. وبالمقارنة مع بدائل سلسلة القيادة القياسية، تتضمن هذه الأنواع من سلاسل التوقيت مواد متخصصة للتعامل مع التمدد الحراري، مما يضمن عمرًا أطول. ومن خلال فهم هذا الأساس التشغيلي، يستطيع الميكانيكيون تشخيص المشكلات بشكل أفضل، مثل الضوضاء الناتجة عن البكرات المتآكلة أو الاستطالة، مما يؤدي إلى صيانة استباقية تحافظ على أداء المحرك.
مميزات سلسلة توقيت ناقل الحركة للدراجات النارية
يحدد ما يلي الخصائص الرئيسية، مع شرح كل منها بالتفصيل بما يتناسب مع السياقات التشغيلية:
هندسة بكرات محسّنة: تستخدم بكرات مقسّاة للحد من احتكاك السطح مع العجلات المسننة، مما ينتج عنه تعشيق أكثر تجانسًا ويخفف من التراكم الحراري أثناء مراحل الدوران العالية المطولة.
قدرة شد عالية: تؤكد قوى تتراوح من 4.8 كيلو نيوتن إلى 18.4 كيلو نيوتن على القدرة على تحمل أقصى إجهادات المحرك، وهو أمر حيوي للدراجات النارية ذات التوجه الرياضي أثناء مناورات التسارع القوية.
مقاومة الحرارة والتآكل: تعمل تركيبة السبائك المتخصصة على مقاومة التآكل والتغيرات في الأبعاد عند درجات الحرارة العالية، مما يطيل من عمر المنتج في سيناريوهات مكثفة مثل مسابقات الحلبات.
ملف تعريف التمديد الأدنى: تم تصنيعها بتقنية الشد المسبق لتقييد الاستطالة إلى أقل من 1%، مما يحافظ على سلامة التوقيت ويتجنب التعارضات بين الصمامات والمكابس.
تكوينات مختلفة لدرجة الصوت: توفر النماذج مسافات بين المسامير تتراوح من 6.35 مم إلى 12.7 مم، مما يسهل التوافق مع تصميمات المحركات المتنوعة مع الحفاظ على الكفاءة التشغيلية.
دمج النظام بسلاسة: يتناغم مع تروس السلسلة الموجودة، مما يبسط عملية التجميع والتحسينات داخل مجموعات سلاسل نقل الطاقة الحالية.
تعمل هذه السمات مجتمعة على تعزيز ثبات المحرك؛ بالنسبة لدراجة نارية عالية الأداء سعة 600 سم مكعب، فإن انخفاض الاحتكاك يعني عمليات إعادة معايرة أقل تكرارًا أثناء الصيانة الروتينية، مما يوفر الجهد والنفقات.
تطبيقات سلسلة التوقيت للدراجات النارية
تتميز سلاسل توقيت ناقل الحركة هذه بأداء استثنائي في مختلف فئات الدراجات النارية، حيث يُعد التزامن الدقيق أمرًا بالغ الأهمية. ففي الدراجات الرياضية عالية الأداء، تُتيح طرازات 219H التحكم في دورات المحرك العالية لسرعة استجابة الصمامات، مما يُعزز أقصى قدرة دون أي انحراف في التوقيت. أما الدراجات البخارية، فتستخدم طرازات 25H لمحركاتها ذات الحجم الصغير، مما يُساهم في ترشيد استهلاك الوقود في الرحلات اليومية.
تستخدم الدراجات النارية المخصصة للطرق الوعرة سلسلة 270H لمقاومتها للصدمات والأجسام الغريبة، مما يحافظ على كفاءتها أثناء القفزات وعلى الأسطح غير المستوية. أما دراجات الرحلات الطويلة فتستخدم سلسلة 428 لسعة محركها الكبيرة، مما يوفر عزم دوران ثابتًا خلال الرحلات الطويلة. وللحصول على أفضل النتائج، يجب مواءمة أبعاد السلسلة مع مواصفات عمود الكامات واستخدام أدوات الضبط للتكوين الأولي؛ وتشير الأدلة التجريبية إلى أن سلسلة 15-25% تُحسّن استجابة المحرك بعد تركيبها.
أنواع مختلفة من سلاسل نقل الحركة والتروس
سلاسل النقل تُشكّل العجلات المسننة والناقلات المسننة عنصرًا أساسيًا في أنظمة نقل الطاقة الصناعية، إذ تُمكّن من نقل عزم الدوران بكفاءة من المحركات إلى المكونات المُدارة في تطبيقات مثل السيور الناقلة والآلات والمعدات الثقيلة. في إيفر-باور، نتخصص في تقديم حلول عالية الجودة تضمن التوافق التام والموثوقية على المدى الطويل، ملتزمين بالمعايير الدولية مثل ISO وASME لتحقيق الأداء الأمثل في أصعب الظروف.
نُقدّم تشكيلة واسعة من السلاسل والتروس، تشمل سلاسل البكرات القياسية، وسلاسل الوصلات المسننة شديدة التحمل، والتروس المصممة بدقة عالية من مواد متنوعة كالفولاذ السبائكي والفولاذ المقاوم للصدأ. يدعم مخزوننا المتنوع قطاعات صناعية متعددة، من التعدين إلى التصنيع، مع خيارات لتكوينات مخصصة لتلبية متطلبات الأحمال والسرعات المحددة. ندعوكم لاستشارة خبرائنا للحصول على توصيات مُخصصة، لضمان حصولكم على أنسب المنتجات المدعومة باختبارات جودة صارمة وضمانات تنافسية. اتصل بنا اليوم لمناقشة احتياجاتك واستكشاف كتالوجنا الشامل.
الأسئلة الشائعة (FAQ)
كيف تختلف هذه السلاسل عن سلاسل البكرات في تطبيقات المحركات؟
توفر هذه الأنظمة معايير أكثر صرامة لدقة التزامن، مما يقلل من الضوضاء مقارنة بهياكل السلاسل الدوارة التقليدية.
ما هي العناصر التي توجه نماذج الاختيار؟
تقييم معدلات دوران المحرك وسعته المكعبة؛ حيث تستوعب الخطوات المخفضة الترتيبات منخفضة القوة، مع زيادة متطلبات القوة العالية.
هل تتوافق مع تروس السلسلة الموجودة مسبقًا؟
تسمح القياسات الإيجابية والموحدة بالتبديل الفوري في غالبية تكوينات محرك السلسلة.
ما هي الممارسات التي تطيل مدة تشغيلها؟
تساهم عمليات تقييم الشد الدورية والغمر في مواد التشحيم في منع التمدد داخل أنظمة سلسلة نقل الطاقة.
كيف يؤثر مستوى الصوت على الفعالية الشاملة؟
تدعم المسافات الصغيرة مثل 6.35 مم الهياكل المضغوطة، بينما تعزز المسافات الواسعة إمكانات التحمل.
ما الوظيفة التي تؤديها في سلاسل توقيت ناقل الحركة؟
إنها تضمن ميكانيكا صمامات متناسقة، مما يحسن كفاءة الاحتراق.
كيف أقوم بتركيب السلسلة بشكل صحيح؟
ابدأ بمزامنة مؤشرات عمود المرفق وعمود الكامات لضمان المحاذاة الدقيقة. لف السلسلة حول التروس وثبتها باستخدام وصلات الربط حسب الحاجة. اضبط الشد لتحقيق انحراف يتراوح بين 0.5 و1% باستخدام الأدوات الموصى بها من قبل الشركة المصنعة، وذلك لمنع الإجهاد الزائد الذي قد يُسرّع من تلف المكونات.
ما هي ممارسات الصيانة الرئيسية؟
تتضمن الصيانة فحصًا دوريًا لاستطالة السلسلة كل 5000 كيلومتر باستخدام مقاييس دقيقة؛ ويجب استبدال السلسلة إذا تجاوزت الاستطالة 2%. يُنصح بإضافة مواد التشحيم بالتزامن مع تغيير السوائل للحفاظ على فترة الخدمة الموصى بها البالغة 20000 كيلومتر. تساعد هذه الممارسات على ضمان متانة السلسلة، وقد تُطيل دورات الصيانة إلى الضعف في ظل ظروف التشغيل العادية.
كيف يمكنني معالجة مشكلة الانزلاق في سلسلة التوقيت؟
افحص أسطح التروس بحثًا عن علامات التآكل، وهو سبب شائع للانزلاق. أعد ضبط المحاذاة حسب الحاجة لاستعادة الأداء السليم، مما يضمن استمرار موثوقية نظام نقل الحركة.
