Description
Dans les environnements industriels exigeants, la chaîne de transmission à rouleaux renforcée est un élément essentiel pour une transmission de puissance efficace. Fabriquée avec précision en acier allié à haute résistance, cette chaîne excelle dans la transmission du couple tout en supportant des charges et des contraintes opérationnelles importantes. Sa conception intègre des rouleaux et des axes de pointe qui réduisent la friction, assurant ainsi un fonctionnement plus fluide et des intervalles d'entretien plus espacés.
Idéale pour les secteurs où les temps d'arrêt sont coûteux, comme la fabrication et la manutention, cette chaîne s'intègre parfaitement aux systèmes existants, offrant un équilibre optimal entre robustesse et adaptabilité. En privilégiant la qualité des matériaux et les tolérances de fabrication, elle répond aux problèmes courants tels que l'allongement et la fatigue, contribuant ainsi à une productivité accrue et à une meilleure rentabilité.

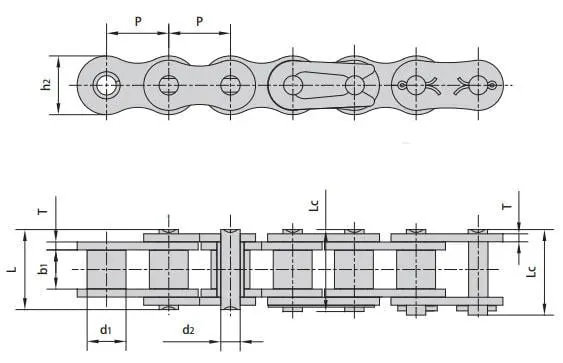

Tableau des spécifications détaillées de la chaîne de transmission
Les spécifications ci-dessous détaillent les principales caractéristiques dimensionnelles et de performance de notre gamme de chaînes de transmission à rouleaux renforcées, conformes aux normes ANSI/ISO. Ces paramètres, notamment le pas, le diamètre des rouleaux et la résistance à la traction, sont essentiels pour les ingénieurs et les responsables des achats afin d'évaluer la compatibilité et la capacité de charge dans diverses applications. Consultez ce tableau pour sélectionner le modèle adapté aux exigences de votre système, garantissant ainsi une intégration et des performances optimales.
| ANSI/ISO Numéro de chaîne |
Pas | Diamètre du rouleau | Largeur entre les plaques intérieures | Diamètre de la broche | Longueur de la broche | Profondeur de la plaque intérieure | Épaisseur de la plaque | résistance à la traction ultime | résistance moyenne à la traction | Poids par mètre | |
| P | d1 max |
b1 min |
d2 max |
L max |
Lc max | h2 max |
T max |
Q min |
Q0 | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kN | kg/m | |
| *35H-1 | 9.525 | 5.08 | 4.77 | 3.58 | 13.3 | 14.3 | 9.00 | 1.50 | 7.9/1795 | 10.8 | 0.41 |
| 40H-1 | 12.700 | 7.95 | 7.85 | 3.96 | 18.8 | 19.9 | 12.00 | 2.03 | 14.1/3205 | 19.1 | 0.82 |
| 50H-1 | 15.875 | 10.16 | 9.40 | 5.08 | 22.1 | 23.4 | 15.09 | 2.42 | 22.2/5045 | 30.2 | 1.25 |
| 60H-1 | 19.050 | 11.91 | 12.57 | 5.94 | 29.2 | 31.0 | 18.00 | 3.25 | 31.8/7227 | 42.7 | 1.87 |
| 80H-1 | 25.400 | 15.88 | 15.75 | 7.92 | 36.2 | 37.7 | 24.00 | 4.00 | 56.7/12886 | 71.4 | 3.10 |
| 100H-1 | 31.750 | 19.05 | 18.90 | 9.53 | 43.6 | 46.9 | 30.00 | 4.80 | 88.5/20114 | 112.4 | 4.52 |
| 120H-1 | 38.100 | 22.23 | 25.22 | 11.10 | 53.5 | 57.5 | 35.70 | 5.60 | 127.0/28864 | 160.9 | 6.60 |
| 140H-1 | 44.450 | 25.40 | 25.22 | 12.70 | 57.6 | 62.2 | 41.00 | 6.40 | 172.4/39182 | 217.3 | 8.30 |
| 160H-1 | 50.800 | 28.58 | 31.55 | 14.27 | 68.2 | 73.0 | 47.80 | 7.20 | 226.8/51545 | 285.8 | 10.30 |
| 180H-1 | 57.150 | 35.71 | 35.48 | 17.46 | 75.9 | 81.6 | 53.60 | 8.00 | 281.0/63863 | 341.8 | 14.83 |
| 200H-1 | 63.500 | 39.68 | 37.85 | 19.85 | 86.6 | 93.5 | 60.00 | 9.50 | 353.8/80409 | 444.5 | 19.16 |
| 240H-1 | 76.200 | 47.63 | 47.35 | 23.81 | 109.6 | 115.9 | 72.30 | 12.70 | 510.3/115977 | 622.5 | 30.40 |
Ce tableau présente une sélection de chaînes robustes standard, avec des dimensions précises en millimètres. Des valeurs telles que la résistance à la traction (jusqu'à 226,8 kN) soulignent la capacité de la chaîne à supporter des charges industrielles exigeantes, tandis que le poids au mètre facilite la planification logistique. Pour les équivalents en unités impériales, les gammes étendues ou les adaptations sur mesure, notre équipe technique est à votre disposition pour des consultations approfondies et un accompagnement en ingénierie.
Caractéristiques principales de la chaîne de transmission industrielle
Intégrité et résilience des matériaux : Intègre des compositions d'alliage optimisées pour la limite d'élasticité en traction, offrant une résistance aux impacts dynamiques et aux contraintes cycliques soutenues inhérentes aux contextes de charges élevées.
Rouleaux de précision : Utiliser des surfaces rectifiées sur les rouleaux pour assurer une résistance minimale lors de l'interaction avec le pignon, améliorant ainsi l'efficacité mécanique globale et réduisant la génération de chaleur.
Mesures de protection avancées : Inclut des traitements de surface optionnels qui renforcent les défenses contre la dégradation oxydative dans des environnements humides ou chimiquement agressifs, prolongeant ainsi la durée de vie opérationnelle.
Respect des normes de l'industrie : Conçu conformément aux normes reconnues, facilitant la substitution directe et l'interopérabilité avec les composants mécaniques préexistants sans nécessiter de nouvelles conceptions.
Plages dimensionnelles adaptables : Disponibles en différentes tailles d'espacement et largeurs de plaque, elles permettent un alignement précis avec les spécifications d'ingénierie sur mesure dans divers secteurs.
Avantages et bénéfices des chaînes de transmission de puissance
La mise en œuvre de cette variante de chaîne permet d'obtenir des améliorations quantifiables en termes de robustesse du système et de maîtrise des coûts. Ses seuils de traction accrus supportent des charges importantes sans entraver les vitesses de rotation, limitant ainsi la dissipation d'énergie au sein des ensembles de transmission.
Les observations sur le terrain indiquent une diminution des arrêts non programmés grâce à la robustesse du composant face aux mécanismes de détérioration classiques, ce qui favorise des gains d'efficacité financière. Son architecture intrinsèquement évolutive permet en outre des extensions simples pour augmenter les capacités ou moderniser les équipements, ce qui en fait une option judicieuse pour des investissements d'infrastructure durables.
Globalement, ces attributs convergent pour optimiser le débit tout en atténuant les risques liés aux variations mécaniques.
Applications des chaînes à rouleaux dans divers secteurs d'activité
Systèmes de fabrication et de manutention : Assure une propulsion uniforme dans les convoyeurs de production et les mécanismes de transfert, gérant avec habileté des vitesses et des masses de cargaison diverses avec un minimum de glissement.
Outils agricoles : Endurer les conditions difficiles des champs avec des machines comme les moissonneuses et les cultivateurs, où un transport d'énergie constant est indispensable à la productivité saisonnière.
Matériel de construction et de levage : Renforce la stabilité opérationnelle des monte-charges et des excavatrices, contrant efficacement les variations d'énergie cinétique et les contraintes environnementales.
Mécanismes secondaires automobiles : Contribue à la répartition de l'énergie auxiliaire dans les sous-systèmes du véhicule, augmentant ainsi la cohérence structurelle globale et la durée de vie fonctionnelle.

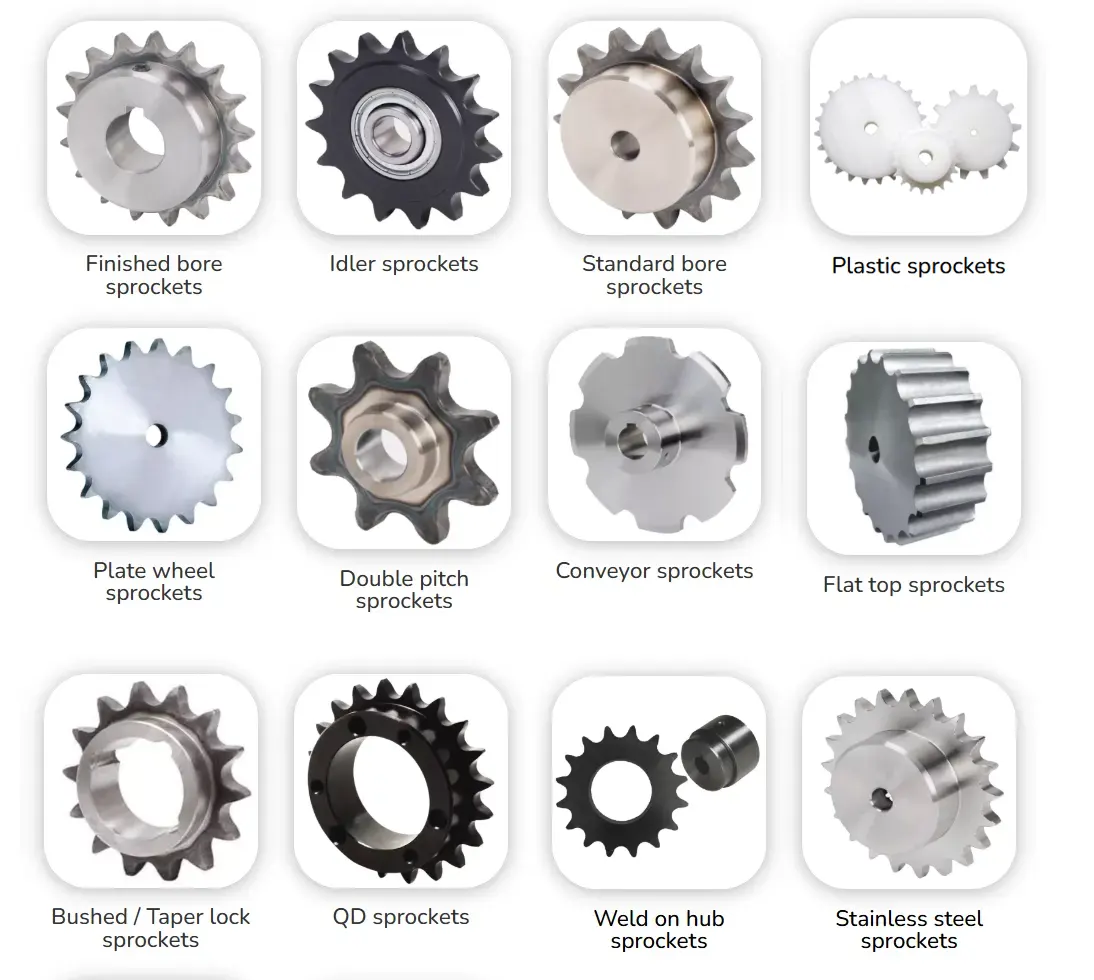

Différents types de chaînes et de pignons de transmission
chaînes de transmission Les pignons et les engrenages constituent un élément essentiel des systèmes de transmission de puissance industriels, permettant un transfert de couple efficace des moteurs aux composants entraînés dans des applications telles que les convoyeurs, les machines et les équipements lourds. Chez Ever-Power, nous sommes spécialisés dans la fourniture de solutions de haute qualité garantissant une compatibilité parfaite et une fiabilité à long terme, conformes aux normes internationales telles que l'ISO et l'ASME pour des performances optimales même dans des conditions exigeantes.
Nous proposons une vaste gamme de chaînes et de pignons, incluant des chaînes à rouleaux standard, des chaînes à maillons coudés renforcées et des pignons de précision en divers matériaux tels que l'acier allié et l'acier inoxydable. Notre stock diversifié répond aux besoins de nombreux secteurs, des mines à la production manufacturière, avec des options de configuration sur mesure pour répondre à des exigences spécifiques de charge et de vitesse. Nous vous invitons à consulter nos experts pour obtenir des recommandations personnalisées et ainsi bénéficier des produits les plus adaptés, soumis à des tests de qualité rigoureux et assortis de garanties compétitives. Contactez-nous aujourd'hui pour discuter de vos besoins et explorer notre catalogue complet.
Foire aux questions (FAQ)
Quels paramètres déterminent la durée de vie opérationnelle d'une chaîne à rouleaux robuste ?
Des éléments tels que l'efficacité du lubrifiant, la précision du pignon et la répartition de la charge permettent généralement une durée de vie supérieure à une semaine dans des conditions normales.
Comment désigne-t-on une désignation de chaîne, par exemple 80H-1 ou 100H-1, en fonction de critères techniques ?
La détermination repose sur des aspects essentiels tels que l'amplitude du pas, la résistance à la traction et l'épaisseur structurelle ; nos conseillers techniques fournissent des évaluations sur mesure via des calculs de contrainte et de vitesse.
La compatibilité avec les pignons industriels conventionnels est-elle assurée ?
Affirmativement, car elle est conforme aux protocoles ANSI/ISO, permettant une interchangeabilité directe sans modifications structurelles.
Quels protocoles d'entretien périodique sont recommandés pour un fonctionnement optimal ?
Effectuer des audits de dégradation systématiques, administrer des lubrifiants appropriés et calibrer les tensions pour prévenir l'usure accélérée.
Existe-t-il des dispositions pour des étendues ou des compositions personnalisées adaptées à des milieux distincts ?
En effet, il s'agit d'envisager des alternatives en alliages résistants à la corrosion pour les environnements vulnérables aux influences oxydantes.
De quelle manière le calibre des rouleaux influe-t-il sur l'efficacité en cas de charges élevées ?
Les calibres augmentés, illustrés par le 160H-1, répartissent uniformément les pressions de contact, renforçant la résilience dans les déploiements exigeants.
Quelles manifestations signalent l'impératif de substitution en chaîne ?
Les extensions dépassant 3%, l'érosion perceptible des broches ou les résonances anormales pendant le fonctionnement nécessitent un examen rapide.
Ces chaînes sont-elles viables dans des régimes de vitesse fluctuants ?
Leur configuration tolère les variations de vitesse tout en préservant la fidélité du couple, sous réserve d'un dimensionnement précis.
Quel rôle joue la jauge à plaque dans l'augmentation de la résistance de la chaîne ?
Les jauges améliorées, telles que 7,20 mm dans les versions avancées, amplifient la résistance aux distorsions de flexion et de cisaillement.
Comment les données de résistance à la traction éclairent-elles les évaluations d'applicabilité ?
Les valeurs atteignant 226,8 kN indiquent une maîtrise des tâches ardues ; à comparer avec les charges projetées pour une congruence idéale.
